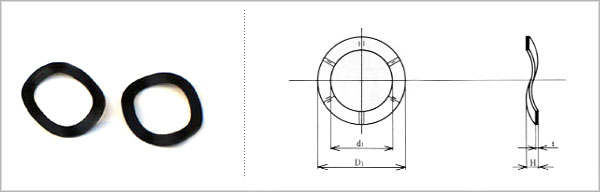

파도와사
Unit : mm| Size No. | d1 | D1 | H | t | ||||
|---|---|---|---|---|---|---|---|---|
| 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | |
| WW - 4 | 4.3 | +0.3 -0.15 |
8 | 0 -0.5 |
1.5 | +0.5 0 |
0.2 | ±0.02 |
| 5 | 5.4 | 9 | 1.5 | 0.3 | ±0.025 | |||
| 6 | 6.4 | 11 | 1.5 | 0.3 | ||||
| 8 | 8.5 | 12.5 | 2 | 0.3 | ||||
| 10 | 10.5 | 14.5 | 2 | 0.3 | ||||
| 12 | 12.5 | 17 | 2.5 | +0.7 0 |
0.3 | |||
| 14 | 14.5 | 20 | 2.5 | 0.3 | ||||
| 16 | 16.7 | 22.5 | 2.5 | 0.3 | ||||
| 18 | 18.7 | 26 | 3 | 0.3 | ||||
| 20 | 20.7 | 29.1 | 3 | 0.3 | ||||
| 23 | 23.5 | +0.5 -0.3 |
31 | 0 -0.8 |
3.5 | +1 0 |
0.3 | |
| 26 | 26.4 | 34.2 | 3.5 | +1 -0.5 |
0.3 | |||
| 30 | 30.4 | 39.3 | 3.5 | 0.3 | ||||
| 32 | 33.8 | 46 | 4.5 | 0.3 | ||||
| 38 | 39 | +0.7 -0.5 |
51 | 0 -1.2 |
5 | 0.3 | ||
| 40 | 40.6 | 53.5 | 5 | 0.3 | ||||
| 46 | 47.5 | 61 | 5.5 | 0.4 | ±0.03 | |||
| 50 | 51.4 | 67.5 | 5.5 | 0.4 | ||||
| 53 | 54 | 69.8 | 6 | 0.45 | ||||
| 60 | 61.9 | 79 | 6.5 | 0.45 | ||||
